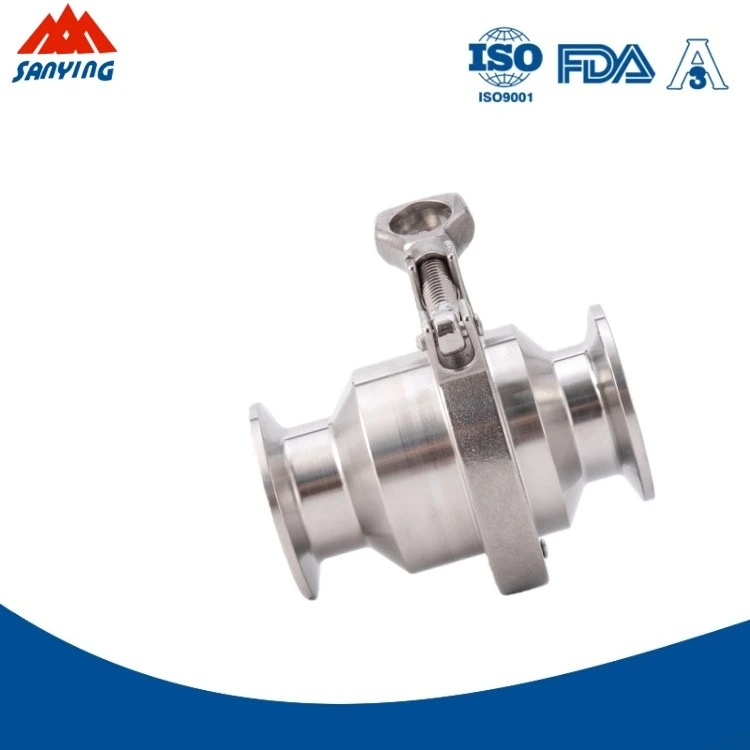

Sanitarni nepovratni ventil (također poznat kao-jednosmjerni ventil) je osnovna oprema protiv-povratnog protoka specijalno dizajnirana za higijenski{2}}osetljive industrije kao što su prehrambena, farmaceutska, bioinženjerska, pića i fina hemikalija. Njegova osnovna funkcija je da dozvoli samo jedan-smjerni tok medija i precizno spriječi kontaminaciju medija, oštećenje opreme i poremećaj procesa uzrokovan obrnutim povratnim protokom. Proizvod usvaja strukturu jezgra "ljuljanje/podizanje", opremljenu našom patentiranom tehnologijom sanitarnog brtvljenja. Od odabira materijala, konstrukcijskog dizajna do površinske obrade, u potpunosti je usklađen sa standardima 3A, FDA i GB 12237-2007, potpuno eliminišući mrtve uglove u sanitarnim uslovima i osiguravajući čistoću procesa srednjeg prijenosa i stabilnost procesa. To je neophodna oprema za ključne čvorove kao što su sterilne proizvodne linije, sistemi za distribuciju tečnosti i ispusti rezervoara za skladištenje.

Scenariji aplikacija

Farmaceutska industrija

Sistem za distribuciju sterilne tečnosti, cevovod za proizvodnju vakcine, izlaz iz rezervoara za kristalizaciju API (preporučuje se materijal za podizanje tipa 316L);

Prehrambena industrija

Linija za pasterizaciju mliječnih proizvoda, aseptični sistem za punjenje voćnih sokova, ulaz u rezervoar za doziranje mlijeka u prahu za dojenčad (preporučuje se brza-veza za ljuljanje);

Industrija pića

Linija za proizvodnju gaziranih pića, izlaz iz rezervoara za flaširanu vodu, sistem za ekstrakciju čajnih napitaka (preporučuje se model velikog prečnika tipa ljuljačke);

Biohemijska industrija

Cjevovod za prijenos fermentacijskog bujona, sistem za skladištenje pripravka enzima, ulaz za napajanje bioreaktora (preporučuje se model visoke preciznosti tipa dizanja);

Fina hemijska industrija

Tradicionalni prijenos ekstrakta kineske medicine, distribucija tekućine kozmetičkih sirovina, prijenos kemikalija elektroničkog razreda (preporučuje se model 316L + fluorogumena brtva).

Opis proizvoda

Parametar Stavka	English Description	Ključna referenca kupca
Struktura Tip	Tip ljuljačke, Tip dizanja	Ljuljaška za veliki protok; Lift za visoku preciznost
Nominal Diameter	DN15-DN300 (prilagodljivo)	DN15-DN40 preporučuje se za tip lifta
Nominalni pritisak	1-10Bar	PN1 se preporučuje za sterilizaciju pod visokim{1}}pritiskom
Materijal tijela	304/316L nerđajući čelik	316L za korozivni medij
Zaptivni materijal	Si/EPDM/FKM	FKM za organska otapala; EPDM za visoke temperature
Pritisak otvaranja	1-10 bara (prilagodljivo)	0,02 MPa za scenarije niskog{1}}pritiska
Radna temperatura	-40 stepeni -200 stepeni (zavisi od brtve)	Silikon: -20 stepeni -120 stepeni; FKM: -20 stepeni -200 stepeni
Način povezivanja	Brza{0}}instalacija, prirubnica, zavarivanje	Brza-instalacija za često održavanje
Certifikacija	3A, FDA, GMP	Potpuni certifikati za farmaceutsku industriju

Osnovne prednosti

1. Ultimativni sanitarni dizajn, sprečavanje unakrsne-kontaminacije

①Bezbednost materijala: Delovi u kontaktu sa medijumom su napravljeni od 304/316L medicinskog -nerđajućeg čelika, koji je prošao tretman rastvorom za poboljšanje otpornosti na međugranularnu koroziju za 40%, u skladu sa zahtevima GB 4806.9-2016 za materijale u kontaktu sa hranom;

② Struktura bez mrtvih-uglova-: tijelo ventila ima integrirano precizno lijevanje, unutrašnji kanal protoka s prijelazom luka od 360 stepeni, disk ventila sa zamahom- ima aerodinamičan dizajn, bez sanitarnih mrtvih uglova kao što su navoji i zavari, potpuno izbjegavajući ostatke medija;

③Postupak poliranja ogledala: hrapavost površine u kontaktu sa medijumom je Ra manja od ili jednaka 0,4 μm (prilagodljivi Ra manji od ili jednak 0,2 μm poluprovodničko-poliranje), smanjenje prijanjanja medijuma, pogodno za CIP (čišćenje na mestu) i SIP (temperatura sterilizacije na mestu od 3 minuta do 3 min.

④ Zaptivanje za{0}}vrstu hrane: Usvaja uvezene zaptivke od silikonske gume (Si), EPDM ili fluorogume (FKM), prolazeći FDA 21 CFR 177.2600 certifikat, bez neobičnog mirisa i bez rastvaranja, pogodan za kisele, alkalne, druge organske rastvarače i medije.

2. Precizan anti-povratni tok, osiguravajući stabilnost procesa

①Nizak pritisak otvaranja: Prilagodite protuuteg diska ventila prema srednjem viskozitetu, pritisak otvaranja od 0,02MPa, pogodan za scenarije niskog-protoka, niskog-pritiska kao što su distribucija farmaceutske tekućine i proizvodnja vakcine, izbjegavajući gubitak protoka uzrokovan nedovoljnim pritiskom;

② Performanse brzog zatvaranja: Usvaja kombinovani dizajn „opruga od legure sa memorijom oblika + aerodinamični disk ventila“, vrijeme odziva zatvaranja manje od ili jednako 0,1s tokom obrnutog povratnog toka, efektivno sprječavajući povratni tok medija i izbjegavajući poremećaj nivoa tečnosti tokom hranjenja rezervoara za skladištenje ili rizik od kontaminacije sterilnog sistema;

③Pouzdanost zaptivanja: usvaja patentiranu strukturu "dvostruke površine zaptivanja", stepen pristajanja diska ventila i sedišta ventila do 99%, ujednačen specifični pritisak zaptivanja, postizanje ANSI klase VI nulto curenje, bez curenja kroz 72-časovni test pritiska vode;

④ Anti-dizajn: Disk ventila ima ugrađenu- strukturu amortizera, smanjujući udarnu buku tokom otvaranja i zatvaranja (radna buka manja ili jednaka 60dB), dok se izbjegava habanje površine brtve i produžava vijek trajanja zaptivke za više od 30%.

Certifikati

product-1060-1137

Uglavnom Manufacture

	Sanitarni leptir ventil	Sanitarni nepovratni ventil	Sanitarni membranski ventil	Sanitarni kuglasti ventil
Veličina	1/2"-4"	1/2"-1"	1/2"-4"	1/2"-4"
Ocjena	SS304, SS316L	SS304, SS316L	SS316L	SS304, SS316L
Maksimalna temperatura	-10ºC-130ºC	-10ºC-130ºC	-20ºC-120ºC	-20ºC-120ºC
Max pritisak	10bar	10bar	10bar	10bar
Odobreno od strane FDA	Da	Da	Da	Da
Inside Ra	0.8	0.8	0.4	0.8
Pečat	Silikon, EPDM	FKM, silikon, EPDM	EPDM+PTFE	PTFE

	Sanitarni ugaoni ventil sa sjedištem	Ventil za sanitarne uzorke	Lopta za sanitarno čišćenje	Donji ventil sanitarnog rezervoara
Veličina	1/2"-2.5"	1/2"-1"	25, 45, 75, 28, 91 mm	1/2"-3"
Ocjena	SS304, SS316L	SS304, SS316L	SS304, SS316L	SS304, SS316L
Maksimalna temperatura	-10ºC-180ºC	150ºC	120ºC	-20ºC-150ºC
Max pritisak	16bar	10bar	2-4bara	10bar
Odobreno od strane FDA	Da	Da	Da	Da
Inside Ra	0.6	0.6	0.8	0.4
Pečat	PTFE	PTFE	PTFE	PTFE

Povratne informacije od kupaca

product-696-369

★★★★★ Recenzija sa punom zvjezdicom!!!

Imao sam zadovoljstvo raditi sa gospođicom Daisy Gu, i mogu sa sigurnošću reći da je izuzetno kooperativna i od pomoći. Tokom naših interakcija, ona je konstantno pokazivala visok nivo profesionalizma i posvećenosti. Gospođica Daisy Gu je uvijek bila brza u svojim odgovorima, rješavajući sve nedoumice i nedoumice sa velikim strpljenjem i jasnoćom. Kvalitet pruženog materijala je također bio izvanredan, ispunio je sva moja očekivanja i želje, odražavajući odlične standarde kompanije. Proizvodi su bili dobro-upakovani i dostavljeni na vrijeme, osiguravajući da nije bilo problema po dolasku. Sve u svemu, izuzetno sam zadovoljan uslugom i podrškom koju mi je pružila gospođica Daisy Gu. Helassistance je učinio cijeli proces glatkim i-bez muke. Toplo je preporučujem i radujem se budućoj saradnji.

Satisfecha con la compra. excelente servicio del proveedor. muy buen seguimiento del proveedor.
Las piezas seven debuena calidad.

Zadovoljan kvalitetom i svim uslugama. Sve je dobro!!

FAQ

P: 1. Da li ste trgovačka kompanija ili fabrika?

O: Mi smo tvornica proizvođača i također imamo vlastitu izvoznu dozvolu.

P: 2. Kako odabrati tip ljuljačke ili tip dizanja prema mojim radnim uslovima?

O: Osnovna osnova za odabir: brzina protoka, preciznost pritiska i prečnik:
①Za scenarije velikog prečnika (DN50 i više) i velikog protoka (kao što je linija za proizvodnju pića, izlaz rezervoara za skladištenje), poželjan je zakretni tip, sa jakim kapacitetom protoka (koeficijent protoka Cv je 20% veći od tipa dizanja istog prečnika) i malim gubitkom pritiska;
② Za scenarije malog prečnika (DN40 i ispod) i visoke preciznosti (kao što je distribucija farmaceutske sterilne tečnosti, proizvodnja vakcine), poželjan je tip podizanja, sa velikom preciznošću otvaranja i zatvaranja, bližim kontaktom sa zaptivnom površinom, što može da izbegne mikro-propuštanje pri malom protoku;

③ Za scenarije niskog pritiska (pritisak otvaranja manji od ili jednak 0,05 MPa), preporučuje se tip dizanja, sa preciznijom protivtegom, izbegavajući tip ljuljanja koji se ne može potpuno otvoriti zbog nedovoljnog pritiska.

P: 3. Moj medij je kiseli/organski rastvarač, koji materijal i brtvu da odaberem?

O: Odaberite prema srednjem nivou korozije:
①Slabo korozivni medij (kao što je limunska kiselina, mliječna kiselina, pH 3-6): materijal tijela bira nehrđajući čelik 304, brtva bira EPDM (odlična otpornost na kiseline i alkalije, umjerena cijena);
② Jako korozivni medij (kao što je hlorovodonična kiselina, ekstrakt tradicionalne kineske medicine, pH<3 ili pH＞11): Materijal kućišta mora odabrati nerđajući čelik 316L (sadrži molibden, otpornost na koroziju je 3 puta veća od 304), brtva bira fluorokaučuk (FKM, otpornost na jake organske rastvarače i 0 stepena otpornosti na jake organske kiseline i 0 stepena otpornosti na jake kiseline );
③Alkoholni medijum (kao što je alkohol, etilen glikol): 304 nerđajući čelik + EPDM može zadovoljiti potražnju sa većim performansama troškova;
④Visoko-korozivni medij na visokim temperaturama (kao -visokotemperaturni sirće, iznad 80 stepeni): kombinacija nehrđajućeg čelika 316L + fluor-gume, izbjegavajući kvar starenja zaptivke uzrokovan visokom temperaturom.

P: 4. Oprema često curi, da li je to problem odabira ili problem instalacije? Kako to riješiti?

O: ① Korak 1: Provjerite instalaciju: Provjerite je li smjer ugradnje tijela ventila u skladu sa smjerom protoka medija (obrnuta instalacija će definitivno procuriti), da li je stezaljka za brzu{1}}ugradnju ravnomjerno zategnuta i da li su prirubnički spojni vijci zategnuti dijagonalno;
②Korak 2: Provjerite odabir: Ako je instalacija ispravna, provjerite da li je materijal zaptivke prikladan za medij (kao što je EPDM zaptivka koja se koristi za organske rastvarače će nabubriti i procuriti), da li pritisak otvaranja odgovara radnom stanju (model visokog pritiska otvaranja koji se koristi u scenariju niskog pritiska, disk ventila nije potpuno otvoren što dovodi do nejednake sile na površini zaptivanja);
③Korak 3: Provjerite istrošenost: Ako su prva dva koraka ispravna, provjerite da li zaptivna površina diska ventila i sjedišta ventila ima ogrebotine, istrošenost ili zaglavljivanje nečistoća, koje je potrebno rastaviti, očistiti i zamijeniti zaptivkama;
④Rješenje: Ponovo instalirajte ako je instalacija pogrešna; Zamijenite odgovarajućim modelom ako je odabir pogrešan; Zamijenite brtve ili disk ventila ako dođe do habanja, preporučuje se originalni pribor.

P: 5. Može li sanitarni nepovratni ventil zamijeniti kuglični ventil? Koje su suštinske razlike među njima?

O: Ne može se zamijeniti, osnovna razlika leži u funkcionalnom pozicioniranju:

① Različite funkcije: Nepovratni ventil je "pasivna oprema protiv-povratnog toka", koja dozvoljava samo jedno-smjerni protok, ne može aktivno kontrolirati protok i zatvarati; Globe ventil je oprema "aktivne kontrole", koja može aktivno podesiti protok, prekinuti medij, bez funkcije protiv-povratnog protoka;
② Različite strukture: Nepovratni ventil nema ručni točak/pogon, oslanjajući se na srednji pritisak da se automatski otvara i zatvara; Kuglasti ventil ima ručni točak/pogon, koji zahtijeva ručnu ili automatsku kontrolu za otvaranje i zatvaranje;
③ Različiti scenariji primene: Nepovratni ventil se koristi za sprečavanje povratnog toka medija (kao što je izlaz rezervoara za skladištenje, izlaz pumpe); Globe ventil se koristi u scenarijima koji trebaju prilagoditi protok ili prekinuti medij (kao što je ulaz u rezervoar za distribuciju tečnosti, čvor za prebacivanje cevovoda);
④ Prijedlog za odabir: Treba ih koristiti zajedno, kao što je instaliranje nepovratnog ventila na izlazu pumpe kako bi se spriječio povratni tok prvo, zatim ugradnja sfernog ventila za odsjecanje medija tokom održavanja.
